Leírás

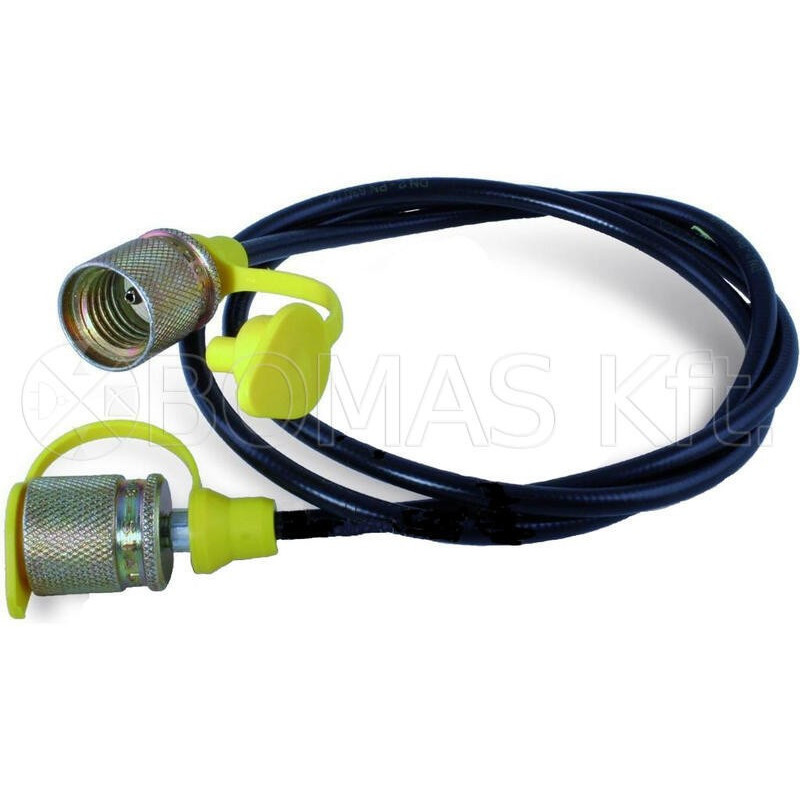

STANDARD "MINIMESS" HAJLÉKONY MÉRŐCSÖVEK


- Hajlékony, acélspirálos műanyagcső mérési pontok és mérőórák közé
- A vezeték belső átmérője 1,8 mm
- A cső mindkét vége forgó hollanderrel szerelt (16 x 200)
- Max.üzemi nyomás: 630 Bar
- Üzemeltetési hőmérséklet: -50 - +140 Celsius fok

Hossz [mm] Cikkszám
1000 BPPF1000
1500 BPPF1500
2000 BPPF2000
2500 BPPF2500
3200 BPPF3200
4000 BPPF4000
5000 BPPF5000





MÉRŐPONTOK FURATBA (TÖMBBE) SZERELÉSHEZ


- Tömbbe csavarható mérőpontok
- Standard védőkupakos 16x2 Minimess mérővezeték csatlakoztatás
- Max.üzemi nyomás: 630 Bar.

Menet (F) Magasság (h) Cikkszám
M10 x 100 38 BPP10
M10 x 125 38 BPP10X125
M12 x 150 40 BPP12
M14 x 150 40 BPP14
M16 x 150 37 BPP16
BSP 1/8" 37 BPP18BSP
BSP 1/4" 40 BPP14BSP
BSP 3/8" 37 BPP38BSP
NPT 1/8" 38 BPP18NPT
NPT 1/4" 40 BPP14NPT
UNF 5/16" - 24 36 BPP516UNF
UNF 7/16" - 24 38 BPP716UNF
UNF 1/2" - 20 37 BPP12UNF
UNF 9/16" - 18 40 BPP916UNF



Acélcsőbe szerelhető mérőpont, külső-külső menetes, hollanderrel és vágógyűrűvel



- DIN hidraulika acélcsőbe való építéshez, vágógyűrűs-kúpos tömítés
- 2-2 db vágógyűrűvel és hollanderrel érkezik.
- Standard, védőkupakos 16x2 Minimess mérővezeték csatlakoztatás
- Könnyű kiválasztás az acélcső külső átmérője alapján

Sorozat(PN) Acélcső külső átmérője Hollander menete (F) Hossz (L) Magasság (h) Cikkszám
L (250) 6 M12 x 150 51 50 BTM06LPP
8 M14 x 150 51 50 BTM08LPP
10 M16 x 150 54 50 BTM10LPP
12 M18 x 150 54 51,5 BTM12LPP
15 M22 x 150 57 53 BTM15LPP
L (160) 18 M24 x 150 57 54 BTM18LPP
22 M30 x 200 63 56 BTM22LPP
S (400) 8 M18 x 150 56 50 BTM08SPP
10 M18 x 150 58 50 BTM10SPP
12 M20 x 150 58 50 BTM12SPP
14 M22 x 150 63 51,5 BTM14SPP
16 M24 x 150 63 53 BTM16SPP
20 M30 x 200 71 56 BTM20SPP
25 M36 x 200 78 58,5 BTM25SPP
GAZ 13,25 M20 x 150 65 46 BTM13GPP
16,75 M24 x 150 54 49 BTM17GPP
21,25 M30 x 150 74 53 BTM21GPP
26,75 M36 x 150 79 50 BTM27GPP


S: DIN nehéz kivitel ; L: DIN könnyű kivitel



Mérőpont csőcsonkkal



- Csőrendszer szabad végébe való beépítéshez
- A csőcsonkra csatlakozáshoz vágógyűrűs hollanderre van szükség
- Standard, védőkupakos 16x2 Minimess mérővezeték csatlakoztatás
- Kiválasztás a cső külső átmérője alapján, az alábbi táblázatból

Csővég átmérője L Cikkszám
8 20 BPPEL08
10 22 BPPEL10
12 22 BPPEL12
13 22 BPPEL13
15 25 BPPEL15
17 28 BPPEL17
18 28 BPPEL18



Standard manométer csatlakozó / óracsatlakozó 16 X 200 (SCHOTT-csavarzat)


- Manométer Minimess-vezetékkel történő bekötéséhez
- Az anyával a mérőóra felületen történő rögzítésére is alkalmas
- Belső menet a manométer oldalon, külső 16x2 menetes Minimess csatlakozás a mérővezeték oldalon

Ábra Manométer mérete ∅ ∅ C A B Kulcsméret (D) Cikkszám
1 63mm BSP 1/4" 53 18 19 BPPM14UC63
2 100mm BSP 1/2" 64,5 18 27 BPPM12UC100



Manométer csatlakozók csővégre


- 63mm-es (1/4") manométer közvetlenül az acél csővezeték végére történő szereléséhez.
- Kiválasztás a cső külső átmérője alapján, kérjük vegye figyelembe a szabványhoz tartozó kúpot és menetet

Cső külső átmérő (és csatlakozás) Cikkszám
6 (francia szabvány) BUF06N014G
8 (francia szabvány) BUF08N014G
10 (francia szabvány) BUF10N014G
12 (francia szabvány) BUF12N014G
13 (GAZ/BSP) BUF13G014G
8 (DIN L) BUF08L014G
10 (DIN L) BUF10L014G
12 (DIN L) BUF12L014G
6 (DIN S) BUF06S014G
8 (DIN S) BUF08S014G


Gyorscsatlakozós / spec. mérőpont átalakítók


- Ezek az átalakítók lehetővé teszik a speciális, gépspecifikus mérőpontokra való rácsatlakozást standard Minimes tömlővel.
- Kiválasztás a spec. oldal típusa, mérete alapján, a másik vége mindegyiknek standard Minimess mérőpont, a mérővezeték közvetlen fogadására alkalmas.

Spec. oldal Ábra szám Cikkszám
WR8 típusú menetes
belső menettel		 1 BEASAAVVR8

ISO A 1/2" gyorscsatlakozó
(standard mezőgazdasági traktorokon)

 2 BEARAACHM12
JCB spec. mérőpont 3 BEAR014JCB2
Gyorscsatlakozó mérőpont, egyenes
CAT, Case, Claas, JD, stb.		 4 BEASAABG
Gyorscsatlakozó mérőpont, könyök
CAT, Case, Claas, JD, stb.		 5 BEASAABG90
Gyorscsatlakozó mérőpont, egyenes
Komatsu CEJN		 6 BEAR014KOM1


857-08-watermarked.png WR8
857-09-watermarked.png ISO A 1/2"
857-10-watermarked.png JCB
857-11-watermarked.png857-12-watermarked.png CAT, Case, Claas, JD, stb. egyenes és könyök verziók
857-13-watermarked.png Komatsu CEJN

Mérővezeték átalakító

- Minimess 16x2 és egyéb szabványú mérővezetékek közti átalakításhoz

G E h Cikkszám
M16 x 150 M16 x 200 39 BSAD2015P
M16 x 200 S12,65 x 1,5 35 BSAD1220P
S12,65 x 1,5 M16 x 200 39 BSAD2012P
M16 x 200 M16 x 150 39 BSAD1520P


Szenzor, manométer "közvetlen csatlakozó"

- Külső menetes nyomás- vagy hőmérséklet szenzorok (távadók) továbbá mérőórák 16x2 Minimess hollanderrel való felszerelésére.
- A csatlakozót a mérőeszközre felszerelve a szenzor a meglévő Minimess mérőpontokon használható, a rendszer megbontása nélkül.

G Óraméret h SW Cikkszám
G1/4" ∅ 63 41 19 BEAKAHAA
G1/2" ∅ 100 51 27 BEAKAJAA

Mérővezeték-toldók

- Mindkét végén külső menetes toldó közcsavarok, mérővezetékekhez.

M16 x 2 42,4 17 BEASAAAA
M16 x 1,5 44,5 17 BEARABAB
