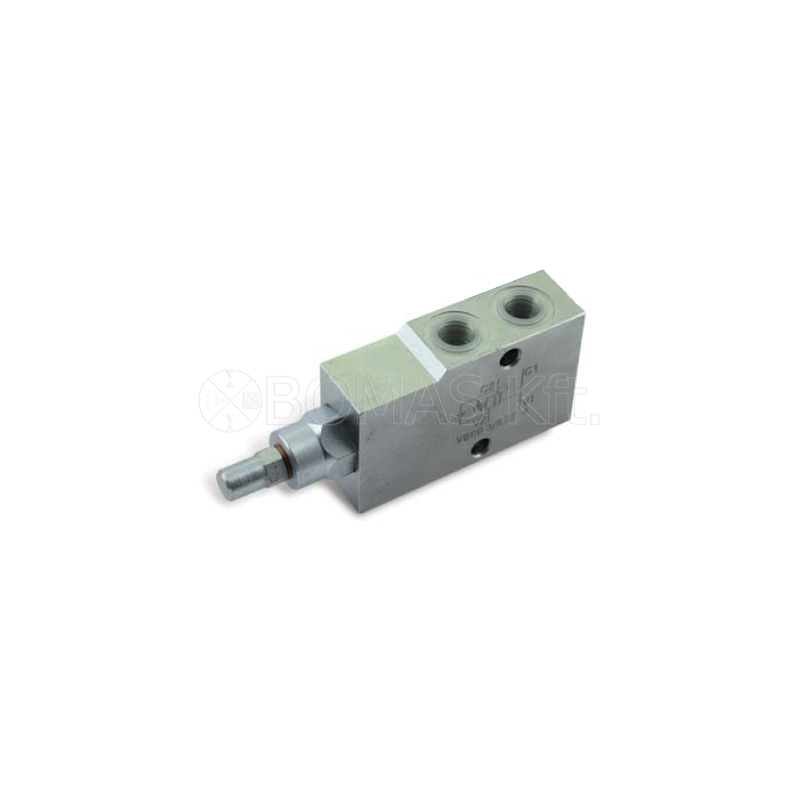

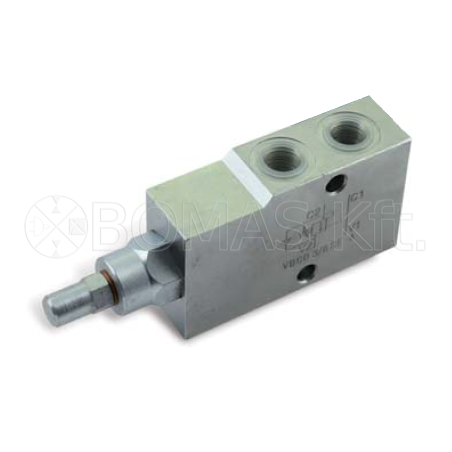

Egyszeres működésű zuhanásgátló- /fékszelep

Terhek megtartása és kontrollált leengedése

Termék testreszabása

Ne feledd, hogy el kell mentened az egyéni beállításokat, mielőtt azt hozzáadod a kosárhoz

Mennyiség

Rendelhető

Biztonsági szabályzat

(edit with the Customer Reassurance module)

Szállítási feltételek

(edit with the Customer Reassurance module)

Visszaküldési feltételek

(edit with the Customer Reassurance module)

Leírás
Termék részletei

Leírás

EGYSZERES MŰKÖDÉSŰ ZUHANÁSGÁTLÓ-/FÉKSZELEP

Alkalmazás

Ezeket a szelepeket munkahengerek (vagy hidromotorok) mozgásának a szabályozására, blokkolására az alábbi funkciók esetében használják:
- Terhek kontrollált leengedése: a szelep megakadályozza, hogy a teher legyen a mozgató elem, illetve a munkahenger kavitációját.
- Határolja a munkahengerben a nyomást, amelyet külső erőhatások (lökések/sokkhatás) okoznak.
- A szelep használatához nyitott középhelyzetű (A, B -> T) útváltószelep szükséges!

Jellemzők

- Horganyzott acél test
- Gyári beállítás: 320 bar
- A gyors zárás érdekében a nyitó nyomást a terhelő nyomás 1,3-szorosára kell állítani

Max. bemeneti átfolyás (l/perc)	Max. nyomás (bar)	Vezérlési arány	Méretek										Tömeg kg	Cikkszám
Max. bemeneti átfolyás (l/perc)	Max. nyomás (bar)	Vezérlési arány	V1, V2, C1, C2	L mm	L1 mm	L2 mm	L3 mm	L4 mm	L5 mm	L6 mm	H mm	S mm	Tömeg kg	Cikkszám
20	350	1:4,5	1/4"BSP	100	149	30	60	20	50	55	60	30	1,310	BVS014TDNX1
40	350	1:4,5	3/8"BSP	100	149	30	60	20	50	55	60	30	1,256	BVS038TDNX1
60	350	1:4,5	1/2"BSP	100	149	36	65	20	50	57,5	60	30	1,196	BVS012TDNX1
95	350	1:5,5	3/4"BSP	127	192	46	85	23,5	62,5	75	80	35	2,372	BVS034TDNX1

Bekötés

C1; C2 : Kettős működésű munkahengerre vagy hidromotorra
V1; V2 : Útváltó szelepre

FIGYELEM!

A szelep önmagában nem tartja meg egy helyben a terhet hosszú távon, amennyiben az aktuátornak résvesztesége van
(főleg hidromotor esetében).
A biztos, hosszú távú pozíciótartást igénylő feladatokra mechanikus féket is kell alkalmazni, a szelep mellett!
