Leírás

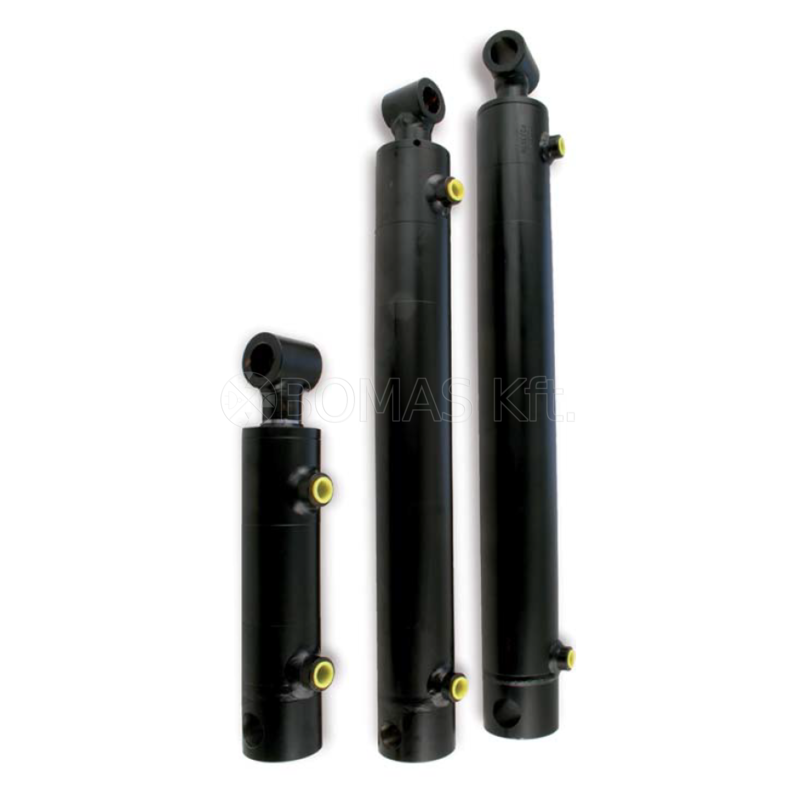

Hidraulika munkahengerek, Kettős működésű, rögzítő elemekkel

Műszaki paraméterek, tulajdonságok:
- Üzemi nyomás: 200 Bar
- Tesztelve: 300 bar-ig
- MAx. sebesség: 0,5 m/s
- Ásványi hidraulika olajokkal használható
- Tömítés típusa: Poliuretán ajakos tömítés + porlehúzó
- Fekete alapozóval festve, RAL 9005
- Mérettűrések: +/-2mm és +/-2°, furattűrés: H12



Rúd Ø
(A) [mm]

 Dugattyú Ø
(B) [mm]

Löket
[mm]

 Beépítési méret
(EAF) [mm]

(Furattávolság összetolt állapotban)		 Furat Ø
(D) [mm]		 Csatlakozó és
palástvég távolsága
(E) [mm]		 Csatlakozás magassága
[mm]		 Csatlakozások
menete
(H) [BSP "]		 Nyakhossz (L) [mm] Csatlakozó és furatközép távolsága
(N1) [mm]		 Talpvég és furatközép
távolsága
(R) [mm]		 Palást külső Ø
(U) [mm]		 Szem
szélesség
(U1) [mm]		 Szem külső Ø
(W) [mm]		 Kifejtett erő
200 bar-on
[daN]		 Tömeg
[kg]		 Cikkszám
Húzás Nyomás
16 32 50 184 15,2 39 15 1/4 35 31 14 40 30 28 1012 1414 1 BV160320050JF
16 32 100 234 15,2 39 15 1/4 35 31 14 40 30 28 1012 1414 1,5 BV160320100JF
16 32 200 334 15,2 39 15 1/4 35 31 14 40 30 28 1012 1414 2 BV160320200JF
25 40 100 246 20,4 39 15 1/4 41 39 18 49 35 36 1530 2512 3 BV250400100JF
25 40 200 346 20,4 39 15 1/4 41 39 18 49 35 36 1530 2512 4 BV250400200JF
25 40 300 446 20,4 39 15 1/4 41 39 18 49 35 36 1530 2512 5 BV250400300JF
25 40 400 546 20,4 39 15 1/4 41 39 18 49 35 36 1530 2512 6 BV250400400JF
25 40 500 646 20,4 39 15 1/4 41 39 18 49 35 36 1530 2512 7 BV250400500JF
25 40 700 846 20,4 39 15 1/4 41 39 18 49 35 36 1530 2512 9 BV250400700JF
25 40 1000 1146 20,4 39 15 1/4 41 39 18 49 35 36 1530 2512 12 BV250401000JF
30 50 100 273 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 5 BV300500100JF
30 50 200 373 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 6 BV300500200JF
30 50 250 423 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 6,5 BV300500250JF
30 50 300 473 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 7 BV300500300JF
30 50 400 573 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 8 BV300500400JF
30 50 500 673 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 9 BV300500500JF
30 50 600 773 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 10 BV300500600JF
30 50 700 873 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 11 BV300500700JF
30 50 1000 1173 25,4 46 15 3/8 50 42 22 59 45 42 2512 3926 14 BV300501000JF
30 60 200 373 25,4 48 15 3/8 48 42 22 69 45 42 4240 5654 6 BV300600200JF
30 60 300 473 25,4 48 15 3/8 48 42 22 69 45 42 4240 5654 7 BV300600300JF
30 60 400 573 25,4 48 15 3/8 48 42 22 69 45 42 4240 5654 8 BV300600400JF
30 60 500 673 25,4 48 15 3/8 48 42 22 69 45 42 4240 5654 9 BV300600500JF
30 60 600 773 25,4 48 15 3/8 48 42 22 69 45 42 4240 5654 10 BV300600600JF
30 60 700 873 25,4 48 15 3/8 48 42 22 69 45 42 4240 5654 11,5 BV300600700JF
35 60 200 373 25,4 48 15 3/8 48 42 22 69 45 42 3730 5654 7 BV350600200JF
35 60 250 432 25,4 48 15 3/8 48 42 22 69 45 42 3730 5654 8 BV350600250JF
35 60 300 473 25,4 48 15 3/8 48 42 22 69 45 42 3730 5654 8,5 BV350600300JF
35 60 400 573 25,4 48 15 3/8 48 42 22 69 45 42 3730 5654 10 BV350600400JF
35 60 500 673 25,4 48 15 3/8 48 42 22 69 45 42 3730 5654 11,5 BV350600500JF
35 60 600 773 25,4 48 15 3/8 48 42 22 69 45 42 3730 5654 13 BV350600600JF
35 60 700 873 25,4 48 15 3/8 48 42 22 69 45 42 3730 5654 14,5 BV350600700JF
35 70 200 396 30,4 50 15 3/8 58 49 27 80 60 50 5772 7696 8 BV350700200JF
35 70 300 496 30,4 50 15 3/8 58 49 27 80 60 50 5772 7696 10 BV350700300JF
35 70 400 596 30,4 50 15 3/8 58 49 27 80 60 50 5772 7696 12 BV350700400JF
35 70 500 696 30,4 50 15 3/8 58 49 27 80 60 50 5772 7696 14 BV350700500JF
35 70 600 796 30,4 50 15 3/8 58 49 27 80 60 50 5772 7696 16 BV350700600JF
35 70 700 896 30,4 50 15 3/8 58 49 27 80 60 50 5772 7696 18 BV350700700JF
45 70 200 396 30,4 50 15 3/8 58 49 27 80 60 50 4516 7696 10,5 BV450700200JF
45 70 300 496 30,4 50 15 3/8 58 49 27 80 60 50 4516 7696 13 BV450700300JF
45 70 400 596 30,4 50 15 3/8 58 49 27 80 60 50 4516 7696 14,5 BV450700400JF
45 70 500 696 30,4 50 15 3/8 58 49 27 80 60 50 4516 7696 16 BV450700500JF
45 70 600 796 30,4 50 15 3/8 58 49 27 80 60 50 4516 7696 19 BV450700600JF
45 70 700 896 30,4 50 15 3/8 58 49 27 80 60 50 4516 7696 21 BV450700700JF
40 80 300 505 30,4 58 15 3/8 61 48 27 90 60 50 7540 10052 13 BV400800300JF
40 80 400 605 30,4 58 15 3/8 61 48 27 90 60 50 7540 10052 14,5 BV400800400JF
40 80 500 705 30,4 58 15 3/8 61 48 27 90 60 50 7540 10052 16 BV400800500JF
40 80 600 805 30,4 58 15 3/8 61 48 27 90 60 50 7540 10052 19 BV400800600JF
40 80 700 905 30,4 58 15 3/8 61 48 27 90 60 50 7540 10052 21 BV400800700JF
50 80 300 505 30,4 58 15 3/8 61 48 27 90 60 50 6126 10052 16 BV500800300JF
50 80 400 605 30,4 58 15 3/8 61 48 27 90 60 50 6126 10052 18,5 BV500800400JF
50 80 500 705 30,4 58 15 3/8 61 48 27 90 60 50 6126 10052 21 BV500800500JF
50 80 600 805 30,4 58 15 3/8 61 48 27 90 60 50 6126 10052 23 BV500800600JF
50 80 700 905 30,4 58 15 3/8 61 48 27 90 60 50 6126 10052 26 BV500800700JF
50 80 1000 1205 30,4 58 15 3/8 61 48 27 90 60 50 6126 10052 34 BV500801000JF
56 90 300 536 40,4 60 17 1/2 72 61 35 100 70 70 7973 12724 21,5 BV560900300JF
56 90 400 636 40,4 60 17 1/2 72 61 35 100 70 70 7973 12724 25 BV560900400JF
56 90 500 736 40,4 60 17 1/2 72 61 35 100 70 70 7973 12724 27,5 BV560900500JF
56 90 700 936 40,4 60 17 1/2 72 61 35 100 70 70 7973 12724 33,5 BV560900700JF
56 90 1000 1236 40,4 60 17 1/2 72 61 35 100 70 70 7973 12724 37 BV560901000JF
60 100 200 436 40,4 63 17 1/2 69 61 35 115 70 70 10053 15708 24,5 BV601000200JF
60 100 400 636 40,4 63 17 1/2 69 61 35 115 70 70 10053 15708 38 BV601000400JF
60 100 600 836 40,4 63 17 1/2 69 61 35 115 70 70 10053 15708 42 BV601000600JF
60 100 800 1036 40,4 63 17 1/2 69 61 35 115 70 70 10053 15708 50 BV601000800JF
60 100 1000 1236 40,4 63 17 1/2 69 61 35 115 70 70 10053 15708 58 BV601001000JF
