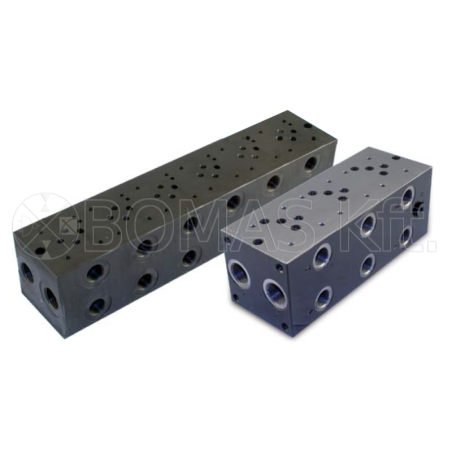

ALAPLAPOK CETOP 3 ÉS 5 ÚTVÁLTÓ SZELEPEKHEZ

Alkalmazás

Az alaplapok a CETOP 3 vagy a CETOP 5 építési rendszernek megfelelő elemeket és tartozékokat fogadnak, párhuzamos bekötési móddal, pl. többfunkciós útváltó szeleptömbök építéséhez használhatóak.
Az alaplapok nyomáshatároló nélküli kivitelűek.

Építőelemek száma	CETOP 3			CETOP 5
	Méretek (mm)		Cikkszám	Méretek (mm)		Cikkszám
	X	Y	Cikkszám	X	Y	Cikkszám
1	70	58	BEL0301	80	56	BE0501
2	120	108	BEL0302	160	136	BEL0502
3	170	158	BEL0303	240	216	BEL0503
4	220	208	BEL0304	320	296	BEL0504
5	270	258	BEL0305	400	376	BEL0505
6	320	308	BEL0306	480	456	BEL0506
7	370	358	BE0307	560	536	BE0507
8	420	408	BE0308	640	616	BE0508

Technikai információk:

	CETOP 3	CETOP 5
Anyag	Acél	Acél
Max. üzemi nyomás bar)	300	300
Max. átfolyás (l/perc)	40	70
P: Nyomás	1/2"	3/4"
T: Visszatérő ág	1/2"	1"
A és B	3/8"	1/2"
